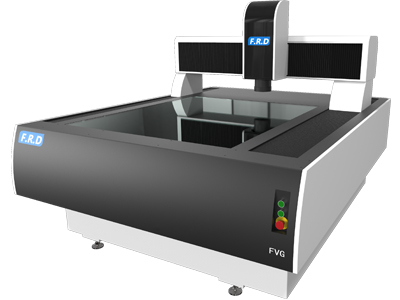

FVG自动龙门式影像仪


FVG龙门影像仪专为大尺寸几何测量提供优质解决方案,具有静音、快速、高精度、稳定性好等特点。广泛应用于PCB、LCD、钣金、航空航天等行业的大行程测量。

技术参数

型号

FVG5040

FVG7060

FVG9070

FVG1210

FVG1512

FVG1816

FVG2018

测量行程(mm)

L

500

700

900

1200

1500

1800

2000

W

400

600

700

1000

1200

1600

1800

H

200

200

200

200

200

200

200

外形尺寸(mm)

L

1550

1750

2200

2480

2780

3080

3280

W

1100

1350

1700

1950

2150

2550

2750

H

1600

1600

1600

1600

1600

1600

1600

重量(kg)

1510

2060

2370

2970

3680

4150

5170

工作台承重(kg)

80

60

运动控制

全闭环四轴自动控制

测量精度(μm)

X/Y轴

E2 = (2.3 + L/200)

E2 = (3.0 + L/200)

E2 = (5.0 + L/200)

Z轴

E1 = (5.0 + L/200)

最大速度(mm/s)

X/Y轴

400

Z轴

150

光源控制

表面光

五环八区四十项程控式LED冷光源

轮廓光

程控式LED平行冷光源,256级可调

同轴光

可选配

放大倍率

光学放大0.7 ~ 4.5x,影像放大22 ~ 145x

影像系统CCD

高灵敏度高分辨率1/2” 黑白/彩色CCD

光栅尺

分辨率0.1μm 开放式

软件

FRIMS专用测量软件(FVG版)

工作环境

温度

20±2℃

湿度

30% ~ 80%

振动

0.002g, 低于15Hz

电源

210V ~ 230V, 50Hz/60Hz
