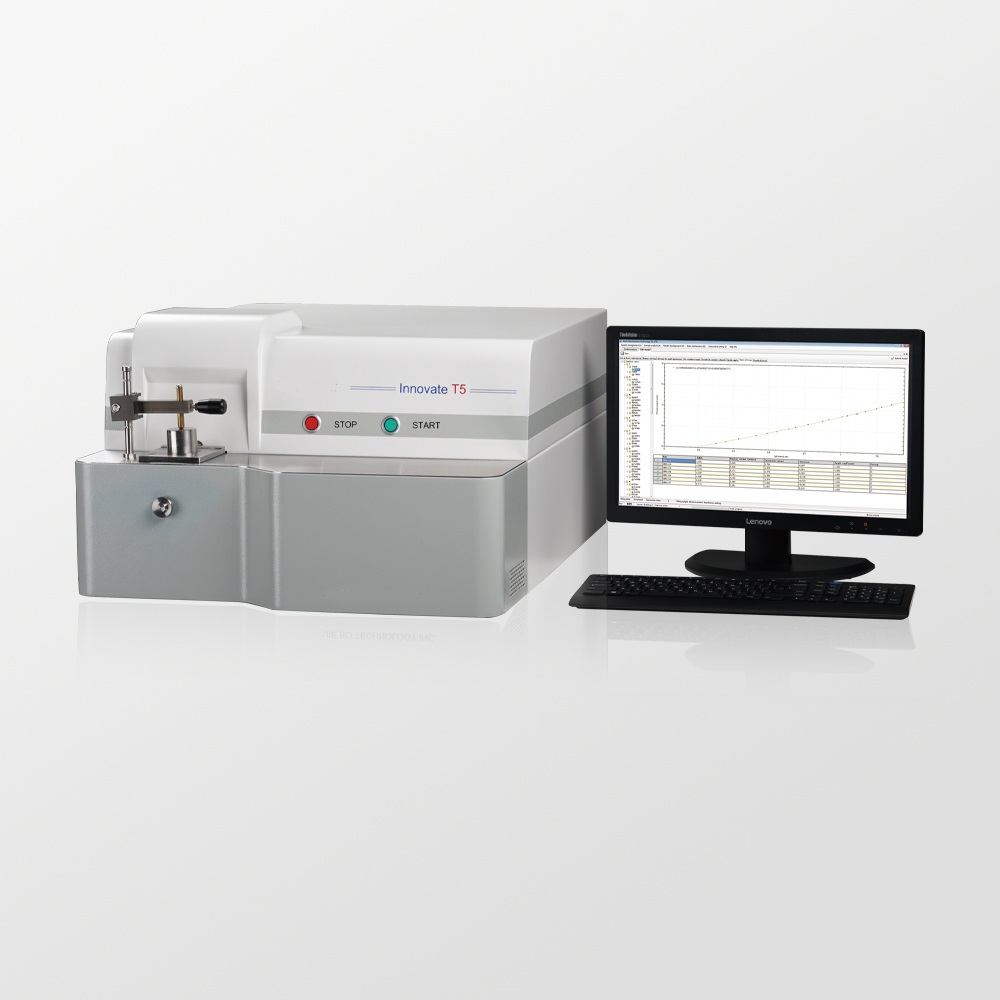

Innovate T5全谱直读光谱仪


产品概述及应用说明

Innovate T5型全谱直读光谱仪采用国际标准的设计和制造工艺技术,应用了日本滨松公司先进的CMOS信号采集元件,每块CMOS都可以单独设值火花个数,与国际光谱仪一流技术同步,采用真空光室设计及全数字激发光源。这款CMOS光谱仪,既包含了CCD光谱仪的全谱特性,又具备PMT光谱仪对非金属元素的极低检出限,整机设计合理,操作简单易学,具有数据精准,长期稳定性好等优点。

◆铸造  ◆冶金 ◆机械加工 ◆消防  ◆航空航天  ◆金属加工  ◆金属材料质量鉴定  ◆新材料开发



CCD+CMOS全谱分析技术(配图:CMOS三张图)

丰富的谱线信息,分析灵敏线更多,保证分析的准确度;基于全谱测量的数据,能够正确区分背景和谱线,有效提高测量精度;智能选择合适的灵敏线,通过多谱线结合技术,实现低中高含量段的检测需求;基于全谱测量数据的多峰拟合技术,有效消除谱线干扰,实现精确测量;

独创的实时智能漂移校正技术(配图:漂移前后对比)

在分析过程中实时进行光谱漂移校正,增强仪器稳定性;减少标准化校正次数,延长校正周期;自动完成仪器校正,操作更加简便;

独特的CMOS检测技术优于CCD(配图:紫外区检测)

CMOS相比CCD具有更高的灵敏度和响应速度;

CMOS相比CCD具有更好的线性度;

CMOS相比CCD具有极高的紫外光敏感度,在深紫外区如碳、磷、硫、硼、砷、氮等短波元素的检测更准确。



产品特点

国内先进CMOS全谱接收技术;

人性化一键激发,一键紧急停止;

一体化光室光学系统设计;

可编程脉冲全数字光源技术;

可分析Fe、Al、Cu、Zn、Ni、Ti、Mg、Co等多种基体;

波长范围140-680nm,可满足更多元素的分析要求



产品型号及可测元素

型号

波长

范围描述

Innovate T5F型

140-680nm

一体化光室,全部CMOS检测器,更优的紫外分析能力,能够分析检测N元素,可满足Fe、Al、Cu、Zn、Ni、Ti、Mg、Co等各种基体分析需求

Innovate T5N型

170-680nm

一体化光室,CCD+CMOS检测器,优越的紫外分析能力,可满足Fe、Al、Cu、Zn、Ni、Ti、Mg、Co等各种基体分析需求

Innovate T5S型

200-680nm

CCD检测器,可满足Al、Cu、Zn、Mg等常规基体分析需求



产品参数

光学系统

帕型-龙格结构

多片高分辨率CMOS/CCD检测器

光栅焦距:401mm

波长范围:140-680nm

一体化光室设计

光室抽真空设计

激发光源

可编程脉冲全数字光源

高能预燃技术

最大放电电流:400A

放电频率:100-1000Hz

引燃点火脉冲:1-14KV

火花激发脉冲:20-230V

电弧激发脉冲:20-60V

电源及环境要求

工作电源:(220±20)V AC,

(50±1)Hz,保护性接地的单项电源

火花激发时最大功率:400VA

待机平均功率:50VA

工作温度:10-30℃

存储温度:0-45℃

工作湿度:20-80%RH

样品激发台

开放式样品激发台

满足特殊应用的各类样品夹具

优化的氩气气路设计

易于清理与维护

尺寸重量

尺寸:780*565*360mm

重量:78Kg

氩气要求

纯度要求:99.999%

进口压力:0.5MPa

流量:激发流量约3.5L/min
