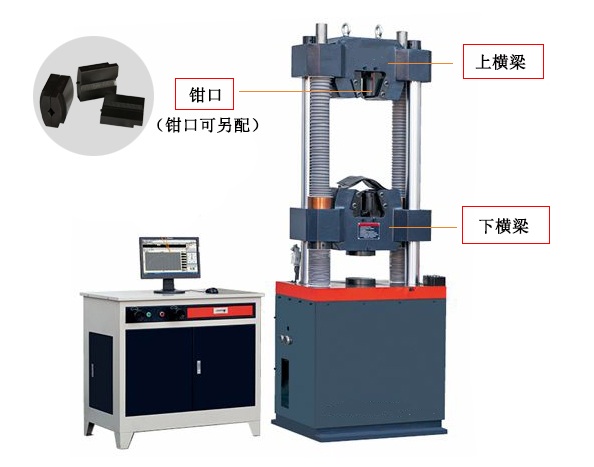

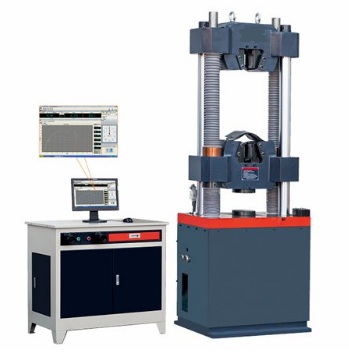

WEW-100B微机屏显液压万能试验机


性能说明:

本试验机为下置式液压万能试验机,主要用于金属材料和水泥、混凝土、塑料等非金属材料的拉伸、压缩、弯曲、剪切等试验。增加附件,可完成钢绞线、钢丝绳、链条、电焊条、胶带及构件的力学性能试验。广泛应用于机械、冶金、交通、建工、建材、大专院校、质量检测等行业和部门。性能可靠,经济实用,是生产和工程中材料检测的理想试验机。

本试验机根据国家GB/T3159-2008《液压式万能试验机》设计与制造。采用油压传感器测力,电子引申计测试拉伸变形,计算机处理运算数据,具备试验数据屏显和存贮、曲线绘制和分析、打印结果等功能。


技术指标:

1、最大试验力:                 100 kN

2、试验机准确度:               1

3最大拉伸空间:               520mm(含活塞行程)

4、最大压缩空间:               420mm

5、扁试样夹持直径:            0-15mm

6、圆试样夹持直径:          Φ4-20mm

7、压盘直径:                   Φ100mm

8、两立柱间间距:               460mm

9、弯曲支辊间距:               30400mm

10、工作活塞行程:              150mm

11示值相对误差最大允许值      ±1%

12夹紧方式:                  液压夹紧

            13油泵电机功率:               2.2KW

      14横梁移动电机功率:            0.37KW

15主机外形尺寸:           730×570×1845mm

16油源尺寸                  1020×620×810mm

17重量:                2000kg



主要附件配置

1、圆试样钳口       Ф4~Ф20               1付

2扁试样钳口          0~15                1付

3抗压附具         上、下压板,球面座板    1

4弯曲试验附具           1

5、地脚螺母螺钉           4

6、测控系统一套包括(联想计算机一台、

HP激光打印机一台、

油压传感器一只、

7、电子引伸计一只、

8、专用测控软件一套(装在微机内)

软件功能介绍

本系列试验机采用Windows9x/2000/XP操作系统为工作平台,液压加荷,负荷及变形自动标定,试验量程自动转换,自动存储数据和结果,数据和曲线动态显示。软件操作简单,界面友好。,计算机进行数据采集与处理。微机测量系统采用计算机插卡式设计,光电隔离集成电路,抗干扰能力强、稳定性高。具有自动调零功能,全程不分档。计算机的所有操作有屏幕提示,点击鼠标完成,操作简单。多种曲线可随时切换,并具有曲线数据存储和曲线放大功能,留有数据接口,便于分析。采用人机交互方式分析计算测试材料的机械性能指标,试验结束时自动计算弹性模量、屈服强度、非比例伸长应力等,在自动分析的基础上,还可以人工修正分析结果,提高分析的准确性。

测量系统具有联机帮助及软件自检功能,能对各种故障进行提示,便于检修。配有液压夹具,从根本上解决了夹持试样打滑的问题。试验结果打印输出,有联网接口,可以方便的与用户局域网和数据库实现无缝连接。

1.负荷测量范围:2%-100%FS,相当于4档。可根据用户要求扩至0.4%-100%FS,相当于6档;
2.负荷测量精度:1级,

3.变形测量范围:1%-100%FS ;
4.位移分辨力:0.01mm;
5.恒位移可调范围:0.5 mm/min-50mm/min。

6.绘制多种实验曲线:力--变形曲线,应力--应变曲线,

变形--时间曲线,力--时间曲线,位移--时间曲线等。

7.程序采用开放的数据库结构定义,标准配置包含国标GB228-87、GB/T228-2002、GB7314-87等试验方法。
